🌟اکسپنشن ولو🌟
اکسپنشن ولو یا شیر انبساط چیست ؟
شیر انبساط یکی از چهارمین سیکل تبرید تراکمی است.کمپرسور 🌟کندانسور 🌟اواپراتور 🌟اکسپنشن ولو 🌟که وظیفه کاهش فشار گاز را به عهده دارد تا به وسیله عملکرد آن کاهش دما در اواپراتور صورت بگیرد . این تجهیزات میزان ورود مبرد به اواپراتور را کنترل می‌کند که محل قرار دادن آن بعد از کندانسور و قبل از اواپراتور است.
🌟 ساختمان اکسپنشن به سه قسمت عمده هدر، بدنه و سوزن تقسیم می‌شود.🌟
اکسپنشن ولو دانفوس
اکسپنشن ولو آلکو
یکی از بخش های استفاده شده از سیستم سرمایشی دستگاه اکسپنشن ولو می‌باشد. این دستگاه وظيفه دارد که عبور جریان مبرد را در سیستم تبرید کنترل نمایید و با انبساط مبرد آن را از مایع به گاز تبدیل نمایید .که در چنین حالتی دمای ات کاهش یافته. نصب کردن یک شیر با کیفیت بالا و استاندارد تاثیر زیادی بر روی عملکرد سیستم سرمایش دارد.
نحوه عملکرد اکسپنشن ولو در سیستم سرمایشی
همان طور که می‌دانید سیستم‌های تبریدی تراکمی از چهار دستگاه به نام‌های کمپرسور، کندانسور، اواپراتور و شیر انبساط تشکیل شده‌اند.
آشنایی با انواع اکسپنشن ولو
لوله مویین💥
اوله مویین 💥ساده ترین نوع اکسپنشن ولو در سیستم سرمایشی می‌باشد. که این لوله مسی به شکل مارپیچی تولید می‌شود که طول زیاد این لوله باعث وجود اصطحکاک شده ومقاومت در مقابل جریان مبرد وکاهش فشار آن مي‌شود.که طول لوله ۱.۵تا ۶متر وقطر۰/۵تا۱/۵میلی متر است
شیر اکسپنشن ولو ترموستاتیکی💥

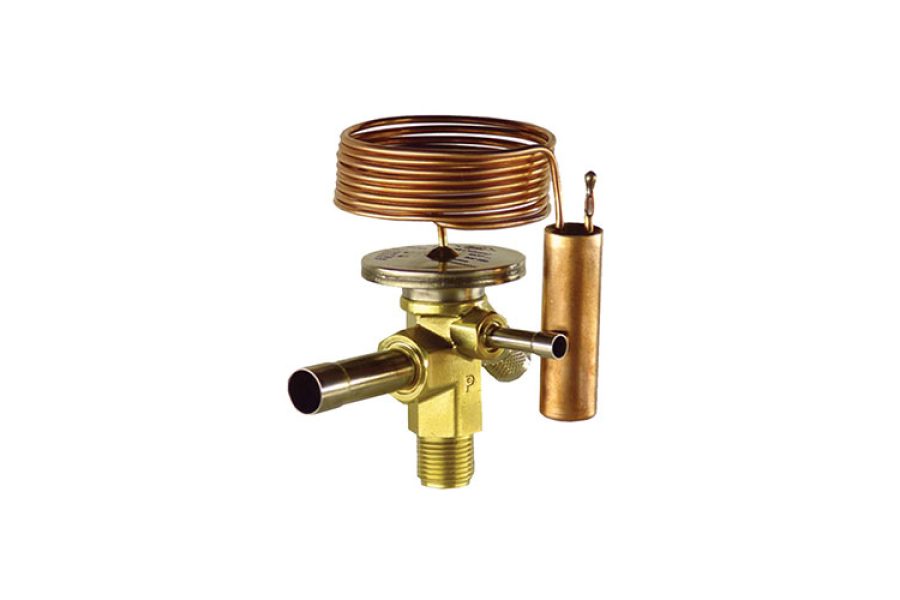

اکسپنشن ولو ترموستاتیکی(Thermal expansion valves) جزء پرکاربردترین شیرهای انبساط به شمار می‌رود و نسبت به لوله موئین پیچیده‌تر است.
مدل ترموستاتیکی یا حرارتی این شیر از دو قسمت شامل یک حباب حرارتی و بدنه اصلی شیر است که به وسیله یک لوله باریک به هم وصل هستند. مقداری مبرد در داخل حباب حرارتی وجود دارد و بند اصلی شیر نیز از دیافراگم، فنر تنظیم و سوزن تشکیل شده است.
وقتی دمای گاز هنگام خروج از اواپراتور افزایش می‌یابد، مبردی که داخل حباب حرارتی است، به حالت بخار درآمده و شیر را باز می‌کند. وقتی دمای گاز اواپراتور کم شود، مبرد داخل حباب حرارتی به حالت مایع در می‌آید و شیر بسته می‌شود. توجه داشته باشد که این نوع شیر فقط دمای گاز خروجی اواپراتور را تنظیم می‌کند و کنترل ظرفیت سیستم سرمایشی به عهده کمپرسور می‌باشد.
شیر اکسپنشن ولو الکترونیکی
اکسپنشن ولو الکترونیکی(Electronic expansion valves) دستگاهی است که در آن ادوات الکتریکی یا برقی به کار رفته و به جای حباب حرارتی از ترمیستور استفاده شده است.
ترمیستور به شیر برقی اتصال دارد و هنگام تغییر دمای خروجی در اواپراتور به این دستگاه سینگال ارسال می‌کند. کنترل شیرهای انبساط برقی به عهده استپ موتور است و با دوران لازم باعث باز یا بسته شدن شیر می‌شود. قیمت اکسپنشن ولو الکتریکی از نوع ترموستاتیکی آن گران‌تر است. البته سرعت عمل و دقت بالای این دستگاه در کاهش مصرف انرژی و بالا رفتن اطمینان مؤثر می‌باشد.
●اکسپنشن ولو الکترونیکی”
شیر انبساط الکترونیکی در خط مایع و قبل از اواپراتور قرار می گیرد و وظیفه آن کاهش فشار مبرد ورودی از فشار کندانسور تا فشار مورد نیاز در اواپراتور است .
وظیفه دیگر اکسپنشن ولو الکترونیکی کنترل حجم ورودی مایع مبرد به اواپراتور است . از اکسپنشن های الکترونیکی بیشتر برای استفاده در سیکل های تبرید طراحی شده با کمپرسورهای اسکرو استفاده می شود .
اکسپنشن های الکترونیکی دارای درایو کنترل ، ترانسمیتر فشار ، سنسور دما ، سوکت اتصال و خود هد اکسپنشن ( پاور اکسپنشن ) الکترونیکی یعنی پنج قسمت تشکیل شده اند . از برندهای معتبر تولید کننده اکسپنشن الکترونیکی می توان به نام های اکسپنشن الکترونیکی دانفوس ، اکسپنشن الکترونیکی آلکو امرسون اشاره کرد . متاسفانه به دلیل قیمت بالای اکسپنشن های الکترونیکی در بیشتر مواقع در صورت خرابی شیر انبساط الکترونیکی شما مجبور به پرداخت هزینه ی بسیار بالایی خواهید بود .
●اکسپنشن ولو یا شیر انبساط حرارتی
اکسپنشن یا همان شیر انبساط حرارتی در نقشه های تاسیساتی با علامت اختصاری TXV OR TEV نمایش داده می شود . عملکرد اکسپنشن ولو به این صورت است که در صورت کم بودن مایع مبرد داخل اواپراتور و بالا بودن دمای آن در خط مکش دیافراگم موجود داخل اکسپنشن به سمت پایین حرکت کرده و باعث باز شدن مسیر و ورود مبرد ( گاز فریون ) به داخل اواپراتور می شود .
●اکسپنشن ولو های مکانیکی
در دو گروه سوزن ثابت و سوزن متغیر طراحی شده اند بدین صورت که در نمونه سوزن ثابت توان عملکرد اکسپنشن ولو ثابت بوده و بر روی آن ذکر شده است ولی در حالت سوزن متغیر با تغییر در سوزن می توان توان اکسپنشن را تغییر داد ( این نوع اکسپنشن ولو ها از سه قسمت پایه ، سوزن و پاور اکسپنشن تشکیل شده است ) از برندهای معتبر اکسپنشن ولو در بازار ایران می توان به اکسپنشن ولو آلکو و اکسپنشن ولو دانفوس و اکسپنشن ولو امرسون اشاره کرد ( البته در حال حاضر شرکت آلکو توسط شرکت امرسون خریداری شده و شیر انبساط های این شرکت با برند آلکو امرسون ارائه می شود )
نحوه انتخاب شیر انبساط در سیکل تبرید :
جهت انتخاب اکسپنشن مناسب شما باید یه موضوع را در مورد سیکل تبرید خود بدانید اول اینکه سیکل تبرید با چه گاز فریونی کار می کند دوم اینکه سیکل تبرید دارای چه توان برودتی است و سوم اینکه دمای اواپراتور شما چقدر است با داشتن این اطلاعات به راحتی می توانید اکسپنشن مورد نیاز خود را تهیه نمایید . به طور مثال اکسپنشن ولو آلکو با پارت نامبر TERE26HW و با سوزن اکسپنشن X9117-B7B توان اسمی 104KW با گاز فریون R22 را در دمای 7 درجه سانتی گراد عملکرد اواپراتور را دارد که این توان برابر 29/7 تن تبرید می باشد .
نقش شیر انبساط در سیکل تبرید؟
موقعیت اکسپنشن ولو بین کندانسور و اواپراتور می باشد. در سیکل تبرید برای افزایش دمای میعان مبرد، ابتدا این مایع با افزایش فشار وارد کمپرسور می شود. سپس وارد کندانسور شده و از گاز به مایع تغییر حالت می دهد و در اخر وارد ۶۵ ۷ ۶ می شود و با تبخیر شدن گرما را جذب می کند. اما قبل از تبخیر شدن ابتدا باید فشار مبرد کاهش یابد تا قادر به تبخیر شدن در دمای پایین باشد. این افت فشار توسط اکسپنشن ولو انجام می گردد. به عبارتی این شیر همانند کمپرسور، مرز ناحیه فشار بالا و فشار پایین در سیستم های تهویه مطبوع و و دستگاه های برودتی به شمار می روند ،و در ناحیه خط مایع مبرد (Liquid Line) جای دارد. پس فشار مبرد بعد از کندانسور ابتدا توسط شیر انبساط کاهش یافته و در نهایت وارد اواپراتور می شود.
وظایف مهم شیر انبساط چیست؟
این وظایف در انواع مختلف اکسپنشن ولو انجام می شود
●کاهش فشار مبرد
●تنظیم دما و فشار اواپراتور از طریق کنترل مقدار مبرد عبوری
قیمت اکسپنشن ولو به چه عاملی بستگی دارد؟
قیمت اکسپنشن ولو به عوامل مختلفی همانند نوع دستگاه، اندازه و سایز، نوع مبرد ،و شرکت تولیدکننده آن بستگی دارد. هر چه اندازه و یک دستگاه سایز اکسپنشن بزرگ‌تر باشد، قیمت آن را نیز بیشتر خواهد بود.
برندهای تولیدکننده معتبر و معروف شیر انبساط شامل برندهای اسپورلن، دانفوس، امرسون، کرل، آلکو می‌باشند. قدرت انبساط و نوع مبرد به کار رفته در این دستگاه تأثیر مستقیم روی قیمت آنها دارد. وقتی مایع مبرد به خوبی منبسط شده و وارد اواپراتور شود، سیستم سرمایشی هوای بسیار خنک‌تری تولید خواهد کرد.
